适配8mm电机转子轴磁铁尺寸推荐

    在电机的设计中，很多工程师都会遇到一个问题，那就是8mm转子轴到底该配多大的磁铁才合适？实际上，并没有一个固定的尺寸，因为磁铁的大小不仅要看轴径，还要结合电机外径、定子尺寸、转速、功率以及安装方式综合确定。

    对于采用8mm转子轴的电机来说，一般会选择内径8mm~8.05mm的环形磁铁（预留装配公差）。外径则根据电机尺寸不同有所区别，常见有Φ12mm、Φ14mm、Φ16mm、Φ18mm、Φ20mm、Φ22mm、Φ25mm等规格，厚度通常在3mm、4mm、5mm、6mm、8mm、10mm之间。

    如果是无刷直流电机（BLDC），磁铁一般采用径向充磁多极磁环，极数根据控制方式不同可设计为4极、6极、8极、10极、12极甚至更多极数，不同极数对应不同的控制算法。

    磁铁材质也是选择的重要因素。如果追求较高的转矩和功率密度，通常会选用钕铁硼（烧结/粘结/注塑），如果更看重耐高温、耐腐蚀或成本控制，则可以选择铁氧体（烧结/注塑）。

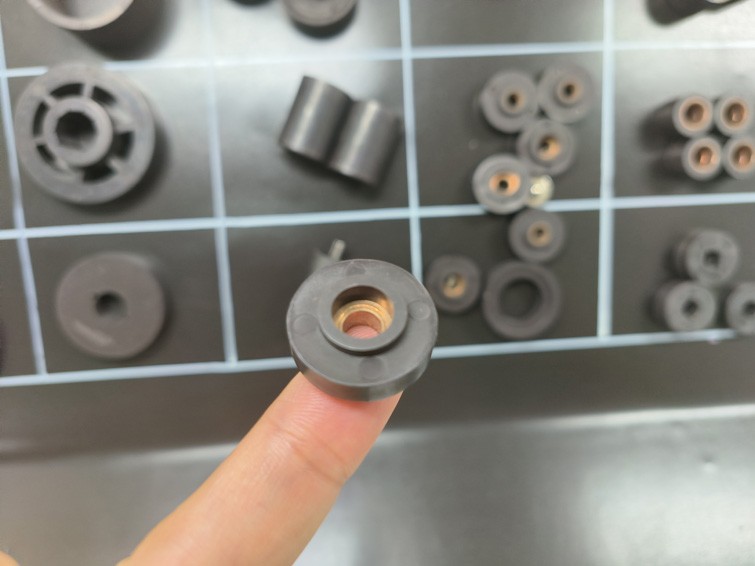

    下面是部分8mm孔转子磁铁尺寸推荐；

     D25*d8*6mm/径向2极/同性

     D15*d8*5mm/外充16极/Y10

     D14.4*d8*6/径向4极/同性

     D16*d8*13mm

     D18*d8*9mm/外充8极

     D20*8*28mm/外充6极/表磁1900GS

     D12*d8*8mm/外充12极

     D12*d8*4mm/外充8极

     D13*d8*3.5mm/径向2极

     D12*8*20mm/外6极

     D22*d8*5mm/径向2极

     ……

     如您需要内孔8mm转子磁环，可将具体规格提供，也可以按照图纸进行定制，包括尺寸、公差、材质、磁化方向和极数等。
