直线电机中常用的3种永磁铁形状

    在各类直线电机结构中，永磁体是产生磁场的核心部件，其形状和充磁方式会直接影响电机的性能和结构设计。根据不同的结构形式，直线电机常见的永磁体主要以方块、平行四边形磁钢为主，而在一些特殊结构中，也会使用轴向充磁的圆环磁钢。

    首先，在平板型直线电机中，最常见的永磁体形状是方块（矩形/条形）磁钢。这类磁钢结构简单、加工方便，能够在磁轨上进行规则排列，形成交替的N、S极磁场，从而与线圈产生电磁作用力，实现直线运动。方形磁钢具有装配效率高、成本相对较低等优点，因此被广泛应用于自动化设备、数控机床以及精密运动平台等领域。

    其次，一些直线电机为了优化磁场分布，会采用平行四边形磁钢。相比普通方形磁钢，平行四边形结构可以更好地贴合特定的磁路设计，使磁场分布更加均匀，同时也有利于减少磁通泄漏，提高电机的推力密度。

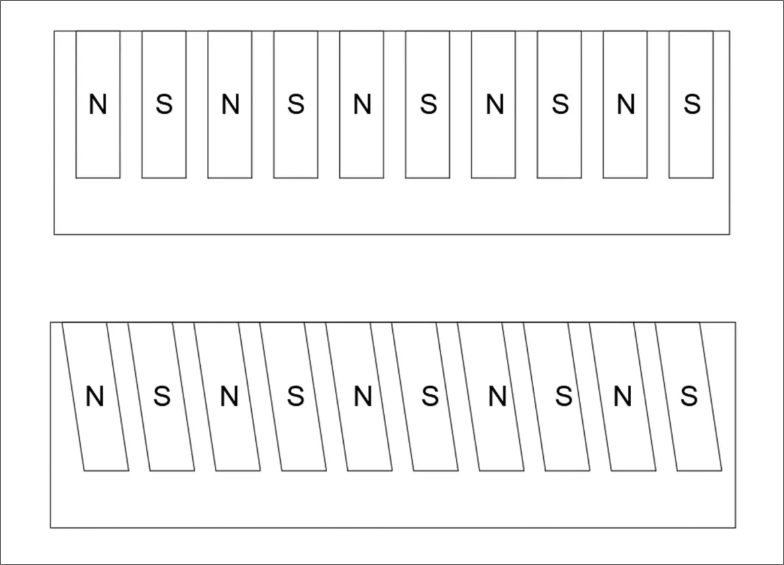

    直线电机中的磁铁形状

    此外，还有圆筒形直线电机，这类电机通常采用轴向充磁的圆环磁钢，并沿着电机轴向依次排列，形成交替的磁极结构。由于圆环磁钢能够很好地匹配圆筒结构，使磁场沿轴向均匀分布，因此在结构紧凑型直线电机中具有明显优势。

    以上就是关于直线电机中常用的3种永磁铁形状，了解更多磁铁相关：https://www.krqcitie.com/news/
