电机转子磁铁采用嵌入方式的优缺点

    在现代永磁电机设计中，转子磁铁的安装方式对整机性能具有决定性影响。其中，磁铁嵌入式结构因其优良的综合性能，被广泛应用于新能源汽车驱动电机、高速电机及高端工业电机领域。相较于传统表贴式结构，嵌入式磁铁通过将磁钢置于转子铁芯内部，那么这种结构方式优缺点是什么呢？

    嵌入式结构首先具备极高的机械可靠性。磁钢被铁芯包裹，在高速旋转时能够有效抵抗离心力，避免磁铁飞出或脱落的问题，特别适合万转以上的高速应用场景。同时，这种结构有利于实现磁阻转矩与永磁转矩的叠加，从而提升电机的输出扭矩密度和效率。此外，嵌入式磁路设计可以优化气隙磁通分布，降低齿槽转矩和电磁噪声，使电机运行更加平稳。由于铁芯对磁钢具有一定的保护作用，其抗退磁能力也更强，在高温或过载工况下表现更为稳定。

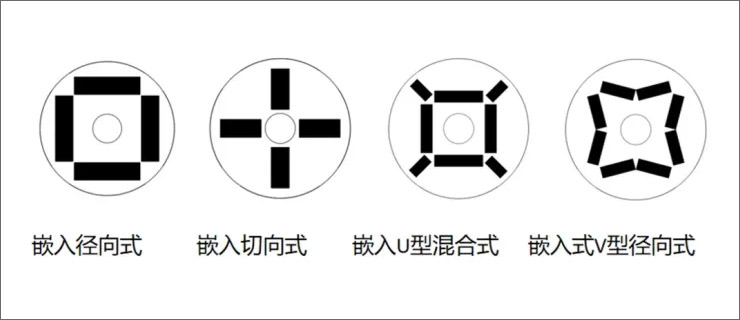

    电机转子磁铁常见几种嵌入式

    再说缺点方面，首先，其设计与制造复杂度较高，需要在转子冲片中开设精确的磁钢槽位，对模具精度、叠片工艺以及装配一致性要求严格，从而增加了生产成本。其次，由于磁钢被包覆在铁芯内部，散热路径较长，热量不易快速导出，在持续高负载运行时可能引发局部温升过高，影响磁性能甚至导致退磁风险。另外，在后期维护方面，一旦磁钢发生破损或失效，拆解和更换难度较大，维修成本明显高于表贴式结构。

    上述就是关于电机转子磁铁采用嵌入方式的优缺点介绍，目前很多新能源汽车驱动电机均采用这种结构方式。
