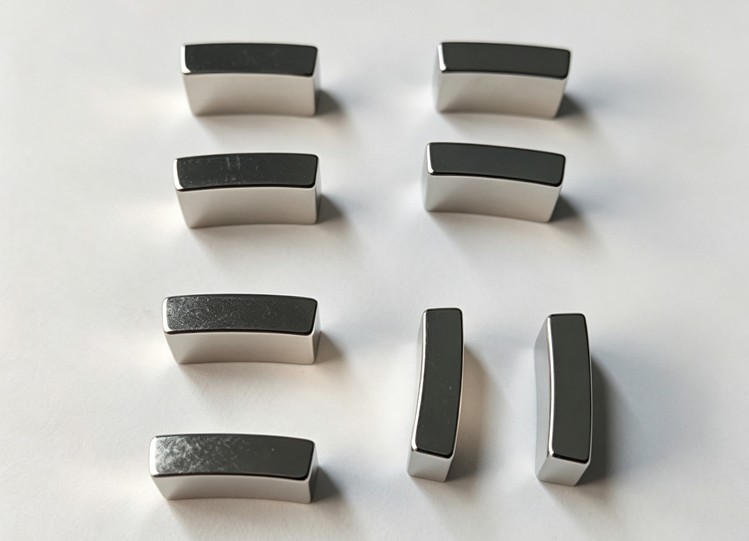

微电机弧形磁铁(磁瓦)安装工序流程

    在微电机制造过程中，弧形磁铁（磁瓦）虽然只是电机内部的一个小零件，但它却直接影响电机的效率、转矩、噪音以及运行稳定性，因此，它的安装不容小觑，今日特意分享下它的安装工序流程。

    一、产前准备与来料检查

    微电机弧形磁铁安装前，需要做好生产环境、工装以及零件状态确认，避免因铁屑、油污或极性错误导致后续失效。首先保持工位清洁，使用非磁性工装、不锈钢夹具、铜锤或尼龙工具，避免磁铁吸附铁屑造成装配干扰。同时准备高斯计、无尘布、酒精等检测工具。

    磁瓦来料需进行外观、尺寸和磁性能检查，包括是否存在崩边、裂纹、缺料等缺陷，检测弧面半径、弦长、厚度以及倒角尺寸。

    二、清洁与涂胶预处理

    弧形磁铁安装可靠性的关键，在于粘接面的处理。安装前需要对磁瓦外弧面（与机壳接触面）进行清洁处理。通常采用酒精或异丙醇擦拭磁瓦表面，去除灰尘、油污和杂质，然后使用无尘布擦干，确保粘接面无残留。涂胶时一般采用耐高温环氧AB胶或单组份热固胶，根据产品结构选择点胶或薄层刮胶方式。胶层厚度通常控制在0.05～0.1mm左右，胶量均匀且不能过多，避免固化后溢胶影响气隙。

    三、磁瓦定位与安装

    磁瓦安装过程中，最重要的是保证极性方向和安装位置准确。以常见两片式微电机磁瓦为例，安装前需确认机壳定位基准，将壳体固定在专用治具中。第一片磁瓦安装时，需要确认极性方向，使规定磁极朝向气隙侧，并保证弧面与机壳内圆完全贴合。第二片磁瓦安装时，需要与第一片形成正确磁极组合，通常呈180°对称分布。安装后检查两片磁瓦之间的间距是否均匀，有无倾斜、翘边或高低差。

    四、胶水固化

    磁瓦完成定位后，需要进入固化工序，以确保长期运行中的粘接强度。一般先进行室温预固，使磁瓦保持稳定位置，防止胶层流动造成偏移。批量生产时，多采用加热固化方式，提高生产效率和粘接可靠性。常见固化温度根据胶水性能控制在80～120℃左右，时间约30～60分钟。固化过程中需保持夹力，使磁瓦与机壳充分贴合。

    五、磁性能检测

    磁瓦安装完成后，需要进行磁性能复检，确保电机磁场方向正确。首先使用高斯计检测磁瓦内弧面的磁场方向，确认N极、S极排列符合设计要求，避免出现磁瓦反装、错极等问题。同时抽检磁场强度和磁通量一致性，保证同批次产品性能稳定。

    六、整机装配与性能测试

    磁瓦检验合格后进入电机总装工序。安装转子、电枢组件时，需要检查气隙均匀性，确保转子旋转过程中不会出现扫膛现象。装配完成后进行手动旋转检查，确认转动灵活，无卡滞、异响。通电测试时，需要检测电机转向、转速、电流以及运行噪音，确保电机性能达到设计要求。

    通过规范化安装流程，可以有效提高微电机磁瓦装配一致性，降低电机运行过程中退磁、脱落和性能下降等问题。
