12位可编程磁旋转编码器AS5045的磁铁相关

   AS5045是ams推出的12位磁旋转编码器，分辨率可达4096个位置/圈，该芯片只需要一个两极磁铁安装在芯片中心位置即可实现360°，今日小编就AS5045所使用的磁铁展开介绍。

   首先磁铁材质方面，官方有推荐稀土钕铁硼，钐钴，铝镍钴。大部分客户会采用钕铁硼磁铁，N35-N42即可满足应用要求。

   磁铁尺寸方面，数据手册推荐直径6mm，厚度2.5-3mm的圆形磁铁，采用径向充磁。

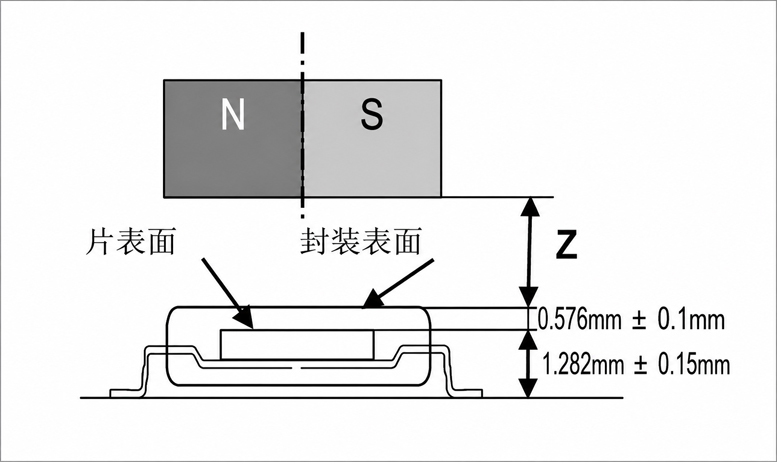

   安装距离呢？官方推荐0.5～1.5mm，最佳范围：0.8～1.2mm。磁场强度要求45mT ～ 75mT，约450～750高斯（芯片检测位置）。

   AS5045要求磁铁中心与芯片中心偏移量 ≤0.25mm，越接近中心越好，建议控制在 ±0.1mm以内。

   实际项目中，采用Φ6x3mm径向烧结钕铁硼圆片磁铁加1mm安装间隙，通常能够获得最佳的编码精度和稳定性。
