霍尔磁编码器KTH7812磁铁尺寸推荐

  KTH7812是一款支持普通径向圆片，圆环以及多极磁环的16位霍尔磁编码器，今日小编就其磁铁做个尺寸推荐。

  如果您准备用于角度检测或位置反馈，推荐使用轴端（在轴）安装，形状采用圆形磁铁，材质N35-N52（＜80℃），直径充磁，尺寸可选8x2.5mm，10x2.5mm，12x3mm，安装偏差最大0.3mm。

  离轴安装，可以采用10mm直径的圆形或者10mm外径的环形磁铁，厚度选择在2.5mm左右就行。

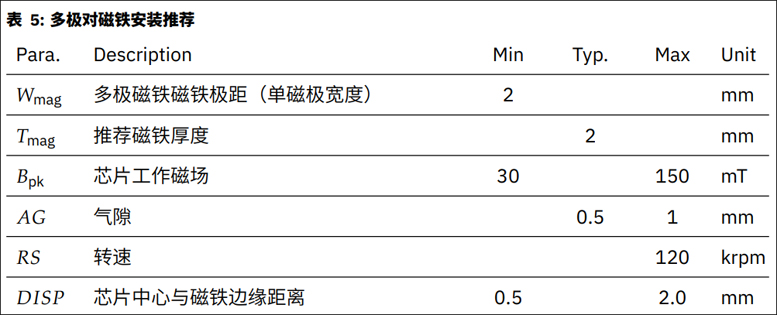

  电机测速和高精度位置检测推荐多极磁环（偏轴安装），可实现高分辨率检测，规格书要求磁极宽度需大于2mm，对磁环的直径则没有限制，芯片工作磁场30-150mt，最优的放置位置可联系原厂FAE进行磁场仿真，可选择注塑铁氧体，注塑钕铁硼等材料。

  我司推荐尺寸，9.5x2x2mm，9.5x1x2mm，16x11x2mm，14.5x3.175x2，9.5x3.175x3mm，16x3.1x2.5mm，8.5x2.5x3mm，18x2.25x2.5mm，18x2.3x2.6mm，14.8x8.5x2.8mm……。

  作为专业的电机磁铁供应商，我司可提供各种直径充磁圆片磁铁，轴向或径向多极磁环、为霍尔编码器、磁编码器及无刷电机提供可靠的磁路解决方案。
