适配3mm电机轴的多极磁环尺寸推荐

    3mm电机轴属于微型电机和小型无刷电机中比较常见的轴径，在霍尔编码器、磁编码器、FOC无刷电机以及测速系统中，经常会配套使用多极磁环，今日来推荐一些3mm孔多极磁环尺寸。

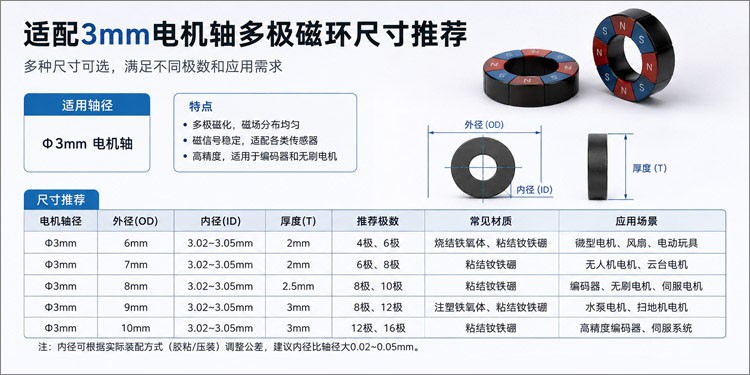

    根据目前电机及磁编码器行业的应用经验，适配3mm电机轴的多极磁环多为外径6mm-12mm，其中，磁环内孔通常会比3mm轴径略大一些，以方便装配，实际设计时一般控制在约3.02～3.1mm，并根据过盈、胶粘或压装方式确定最终公差。

    如果安装空间有限，建议选择外径6～7mm的小尺寸磁环，可满足大多数微型电机测速需求，如果需要更高的角度分辨率，则可以选择外径8～12mm的磁环，并增加磁极数量，使霍尔芯片或磁编码器获得更加稳定、精细的磁场信号。对于普通测速应用，4极或6极即可满足需求。而编码器、电机闭环控制等高精度场合，则要求更多极数。

   材质选择这块，若工作环境温度较高或对成本较敏感，可选用烧结铁氧体多极磁环，注塑铁氧体多极磁环。若要求磁场更强、体积更小，则推荐采用粘结钕铁硼多极磁环，注塑钕铁硼多极磁环。

   部分3mm孔多极磁环样品；

   D12*d3*5mm/径向2极/Y10

   D25*d3.175*18mm/斜充25度2极充磁

   D6.5*d3*3.7mm/外充8极/2200Gs/内孔D字型

   D6*d3*12mm/外充4极

   D14*d3.14*4mm/径向26极

   D9.5*d3.17*3mm/外充4极

   D8*d3.175*3mm/外充8极

   D16*d3.1*2.5mm/单面6极

   D14.6*d3.1*2.8mm/轴充4极

   如果您有具体的尺寸，产品应用，需要样品，都可以和我们联系，支持开模定制。
