磁式传感器HGPRDT007A用磁铁类型与注意事项

   HGPRDT007A是一款基于GMR（巨磁阻）技术的增量式磁编码传感器，可输出A/B两相正交信号，用于检测旋转方向和转速。今日主要介绍其磁铁应用相关。

   该磁编码器最大的特点是可以适用于任何充磁间距的磁铁，无论充磁间距如何，都能始终输出相位差为90°的两相信号，整体适用工作磁场范围约为5～60 mT。

   磁铁类型方面，可以采用4极轴向或4极径向的环形磁铁，尺寸范围可选外径8-30mm，内径根据轴径，厚度2-6mm，官方规格书推荐的尺寸为30x12x5mm，4极轴向，距离磁编码器约8mm。材质像注塑铁氧体，注塑钕铁硼（高速编码器），烧结铁氧体都可以选择。

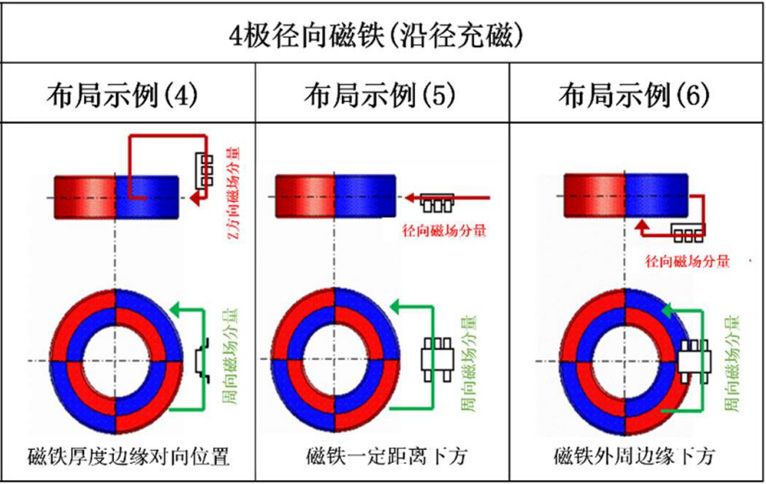

   下图为环形磁铁4极径向磁铁（沿径向充磁）

   使用注意事项；

   不要使用普通轴向充磁磁铁。

   保证磁环中心与传感器中心同轴，减少偏心误差。

   周围避免大型铁件、强磁体或电机定子等干扰磁场分布。

   控制气隙一致，具体依据磁场强度和实际测试优化。

   以上就是关于磁式传感器HGPRDT007A用磁铁类型与注意事项相关介绍，如有磁铁尺寸需要样品可联系网站客服为您提供。
